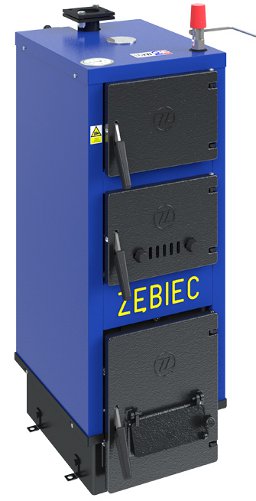

Kotły typu Zębiec KWK należą do urządzeń grzewczych z górnym spalaniem paliw stałych. Konstrukcja kotła zawiera dodatkowe kanały nawrotu spalin, pozwalające na skuteczniejszy odbiór ciepła z kotła, a także możliwość spalania w nim paliw długopłomiennych.Korpus wodny kotła jest konstrukcją spawaną z blach atestowanych. Kotły posiadają żeliwne drzwiczki uszczelnione sznurem (bezazbestowym), czopuch i ruchomy pokład rusztowy. Straty cieplne kotłów do otoczenia skutecznie ogranicza płaszcz izolacyjny, wykonany z kaset blaszanych wyłożonych wełną mineralną. Elementy kotła szczególnie narażone na wysoką temperaturę wykonane są z żeliwa i pomalowane farbą termoodporną.
Nowa konstrukcja kotłów jest przystosowana do samodzielnego montażu przez użytkownika ,,Zestawu sterującego” dostępnego na życzenie klienta za dopłatą.
Elektroniczny sterownik reguluje pracę:
- pompy obiegowej wody c.o.,
- pompy c.w.u.,
- wentylatora nadmuchowego.
Posiada:
- czujnik temperatury wody wylotowej,
- czujnik temperatury spalin w kominie,
- czujnik temp. wody w bojlerze** ,
- ogranicznik temperatury wody w kotle.
|
ZALETY kotła KWK:
- duża komora spalania
- przystosowany do samodzielnego montażu Zestawu Sterującego*
- możliwość regulacji procesu spalania za pomocą automatycznego miarkownika* lub ręcznie
- wysoka sprawność cieplna > 80%
- atestowane blachy kotłowe P265GH ≠ 6
- gwarancja
10 lat na szczelność połączeń spawanych korpusu wodnego od daty zakupu
60 m-cy na szczelność korpusu wodnego od daty zakupu
24 m-ce na trwałość i sprawne działanie kotła od daty zakupu
- szybkie i skuteczne odpopielanie dzięki ruchomemu rusztowi żeliwnemu
- paliwo
węgiel kamienny, koks opałowy, mieszanka węgla z koksem, węgiel brunatny,
brykiety z węgla kamiennego lub brunatnego, drewno
*dodatkowe wyposażenie za dopłatą
** w sterowniku ST81 z PID czujnik w standardzie, w innych za dopłatą
Parametry techniczno-eksploatacyjne
|
Wyszczególnienie
|
Jedn.
miary
|
Oznaczenie kotła
|
|
KWK12
|
KWK16
|
KWK25
|
|
Znamionowa moc cieplna
|
kW
|
12
|
16
|
25
|
|
Sprawność cieplna kotła
|
%
|
do 82
|
do 82
|
do 82
|
|
Pojemność zasypowa komory spalania
|
dm3
|
23
|
30
|
47
|
|
Minimalna wysokość komina
|
m
|
5
|
5
|
5
|
|
Wymagany ciąg komina
|
Pa
|
22
|
24
|
25
|
|
Minimalny przekrój komina
|
cm x cm
|
14x14
|
20x14
|
20x14
|
|
Pojemność wodna kotła
|
dm3
|
30
|
35
|
58
|
|
Masa kotła bez wody
|
kg
|
150
|
154
|
240
|
|
Wymiary gabarytowe
|
wysokość
|
mm
|
1012
|
1025
|
1160
|
|
szerokość
|
mm
|
318
|
380
|
504
|
|
głębokość (z czopuchem)
|
mm
|
592
|
624
|
648
|
|
Wymiary
wg rys.
|
A
|
mm
|
219
|
253
|
280
|
|
B
|
mm
|
886
|
878
|
934
|
|
C
|
mm
|
1052
|
1065
|
1180
|
Orientacyjne parametry doboru kotłów
|
Kotły typu„Zębiec”
|
Moc cieplna[kW]
|
Powierzchnia ogrzewanych pomieszczeń [m2]
|
|
q=115[W/m2]
U>1[W/m2K]
|
q=100 [W/m2]
U~0,7[W/m2K]
|
q=85[W/m2]
U~0,5[W/m2K]
|
q=65 [W/m2] U~0,3[W/m2K]
|
|
bez
docieplenia
|
~ 4 cm styropianu
|
~ 7 cm styropianu
|
~ 10 cm styropianu
|
|
KWK 12
|
12
|
105
|
120
|
140
|
185
|
|
KWK 16
|
16
|
135
|
160
|
190
|
245
|
|
KWK 25
|
25
|
215
|
250
|
295
|
385
|
Opis obrazka:
-
drzwiczki wyczystne
-
drzwiczki zasypowe
-
drzwiczki dolne
-
śruba regulacyjna
-
przepustnica
-
korpus czopucha
-
przepustnica czopucha
-
płytka wyczystna
-
króciec wody powrotnej
-
króciec wody zasilającej
-
miarkownik spalania
-
płyta żarowa
- zacisk
|
-
płyta żarowa dolna
-
ruszt pionowy
-
kanały spalinowe
-
rusztowina wodna
-
kurek spustowy
-
izolacja termiczna
-
ruszt żeliwny
-
zawirowywacz
-
popielnik
-
uchwyt zaciskowy
-
termometr bimetalowy
-
przyłącze kotła
- wyczystka kanału kominowego
|
|
